Odstředivý ventilátor TROTEC TFV 900

Ať už je to velkoobjemové větrání kanalizačních a potrubních systémů nebo tunelů, svářečské práce nebo těsnění a pokládka podlah ve stavebnictví - vysokotlaký radiální ventilátor TFV 900 je na tyto úkoly ideální vybaven, protože dopravuje až 25 000 m³ / h vzduchu i přes připojené hadice k přepravě vzduchu na velmi dlouhých dopravních linkách s vysokým zpětným tlakem a je navržen tak, aby byl mimořádně stabilní v náročných provozních podmínkách.

Agresivní prostředí nemá na toto kvalitní zařízení vliv, protože odstředivý ventilátor je integrován v robustním ocelovém krytu s práškovou barvou s vysoce odolným dvousložkovým nátěrem. Všechny požadované druhy oceli jsou volitelně k dispozici.

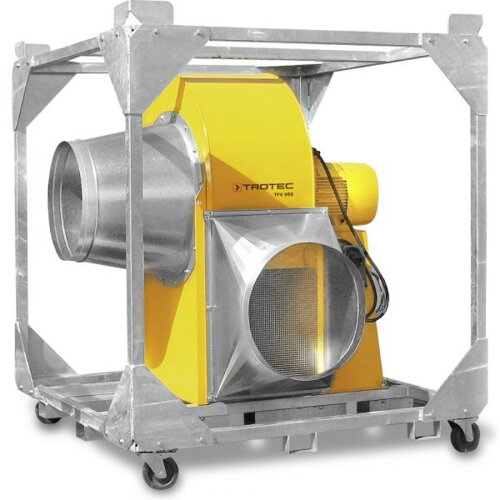

Kromě bezrámové standardní verze můžeme volitelně dodat TFV 900, jak je to znázorněno, včetně přídavného rámu z pozinkované oceli s robustními transportními válci, otvory pro vysokozdvižný vozík a rohy na zvedání jeřábu. Transportní rám vám nabízí maximální mobilitu a je ideální pro použití na často se měnících místech.


Výpočet kapacity:
1. Vypočtěte objem budovy.
(V našem příkladě 2 730 m³)
2. Vypočítejte požadovaný objem vzduchu za hodinu stanovením počtu výměn vzduchu a vynásobením této hodnoty objemu místnosti.
(V našem příkladě 21 840 m³ / h)
3. Určete celkovou délku potrubí mezi sacím a výtlačným bodem v metrech.
(V našem příkladu 29 metrů)
4. Vypočítejte celkový součet zakřivení vzduchové dopravní hadice ve stupních.
(V našem příkladě 270 °)

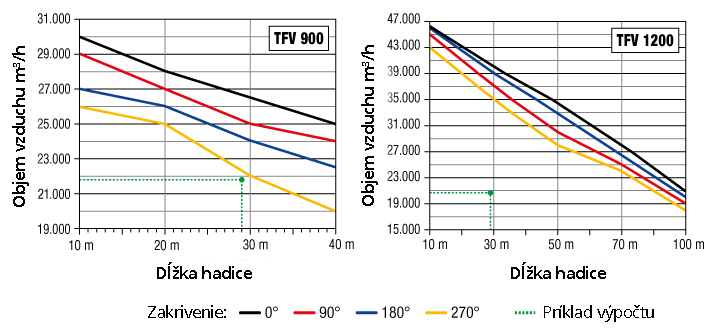

5. Nyní pomocí charakteristik objemu vzduchu modelů TFV určete průsečík osy objemu vzduchu a osy délky potrubí podle vámi určených hodnot a vyberte model, jehož relevantní stupeň charakteristiky zakřivení je na nebo nejbližší nad tímto průsečíkem.
(V našem příkladu označeny zelenou barvou)
Výsledek: TFV 900 odpovídá požadované kapacitě pro náš příklad výpočtu.

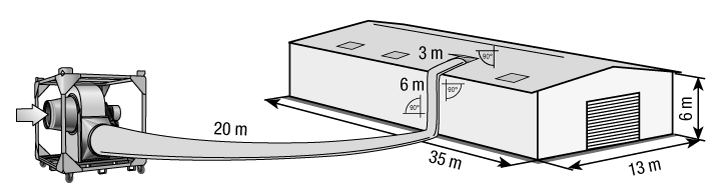

Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy větrání: 8 výměn vzduchu / hod
Délka kanálu: 29 m
Zakřivení = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) 21 840 m³ / hod
Výsledek: TFV 900 odpovídá požadované kapacitě.

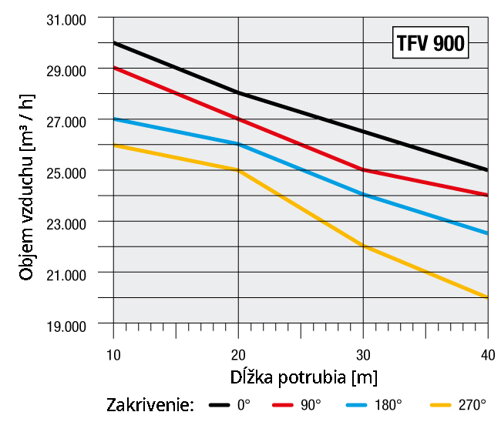

Objem vzduchu ve vztahu k délce potrubí:

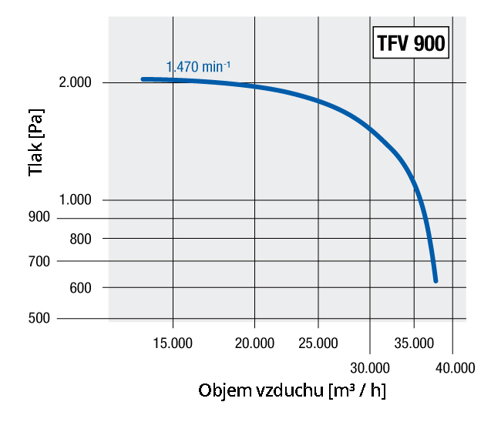

Výkonová křivka na straně tlaku:


Technické parametry
Objem vzduchu
-Hladina max. - volné vyfukování: 33 600 m³ / h
Objem vzduchu při tlaku vzduchu
-m³ / h: 25 000
-Pa: 1 900
Proud vzduchu
-Sfouknutí
-Nasávání
Rychlost výstupu vzduchu
-m / s: 34
-km / h: 122,4
Ventilátor
-Rychlost ventilátoru: 1
Tlak vzduchu
-Stupeň max .: 2150 Pa
-Teplota dopravníku max .: 80 ° C
Environmentální podmínky
-Min. teplotní rozsah: -20 ° C
-Teplotní rozsah max .: 40 ° C
Ochranný prvek
-Třída ochrany: IP 55
Elektrické hodnoty
-Síťové připojení: 400 V / 50 Hz
-Příkon: 18,5 kW
-Doporučená ochrana: 12 A / ochranný spínač motoru
-Jmenovitý proudový odběr: 39 A
Elektrické připojení
-Konektor: CEE 63 A
-Nutno dokoupit napájecí kabel
Připojení hadice
-Sací otvor: 630 mm
-Hrdlo výfuku: 630 mm
Hodnoty zvuku
-Vzdálenost 1 m: 82 dB (A)
-Vzdálenost 3 m: 76 dB (A)
Rozměry
-Délka: 1 680 mm
-Šířka: 1 810 mm
-Výška: 1 680 mm
-Váha: 450 kg

Vlastnosti a funkce
-Ocel s práškovým nástřikem
Mobilita
-Jeřáb
-Vysokozdvižný vozík
